通常把分辨率能夠達到微米量級的CT設備稱作顯微CT，或者微米CT。

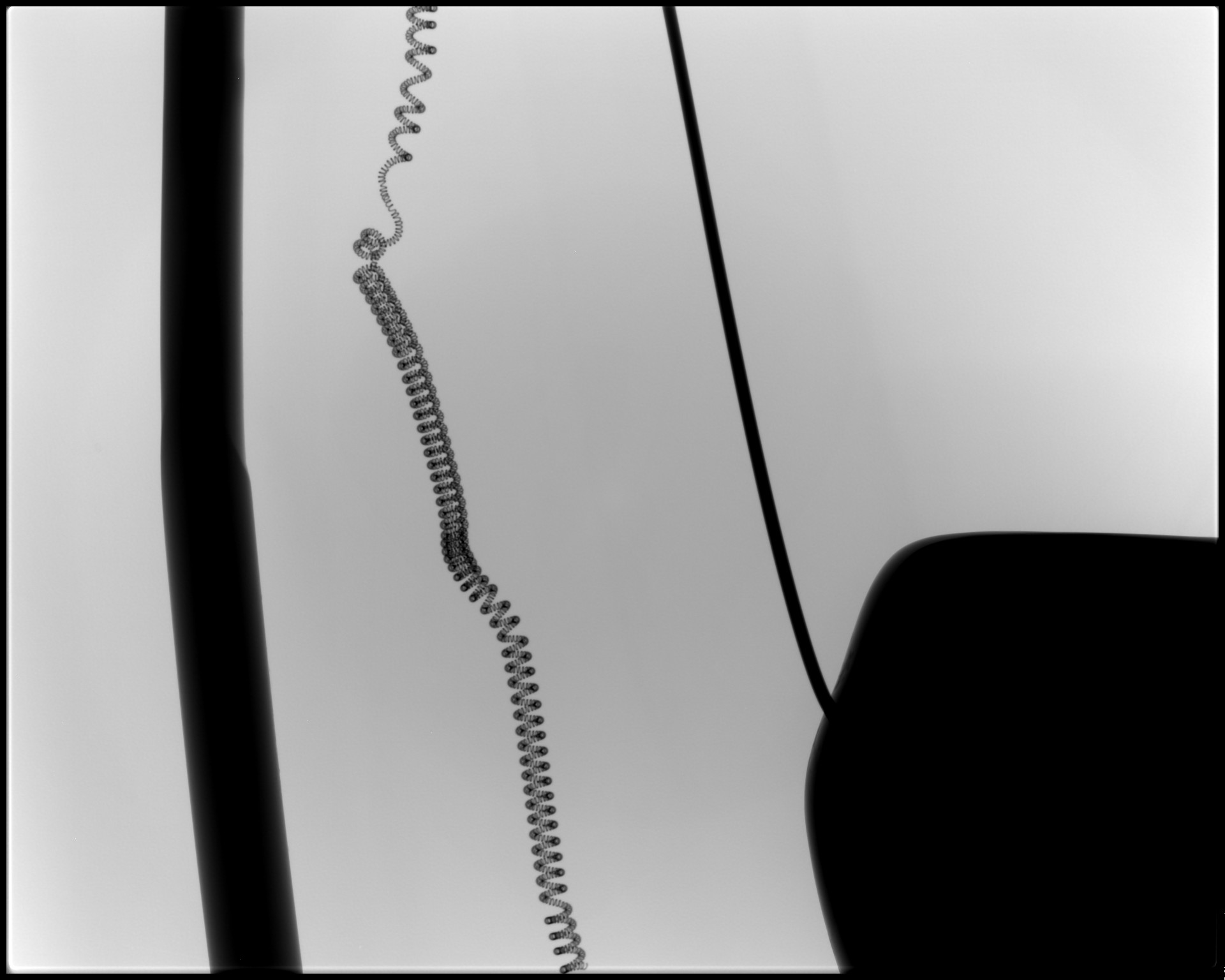

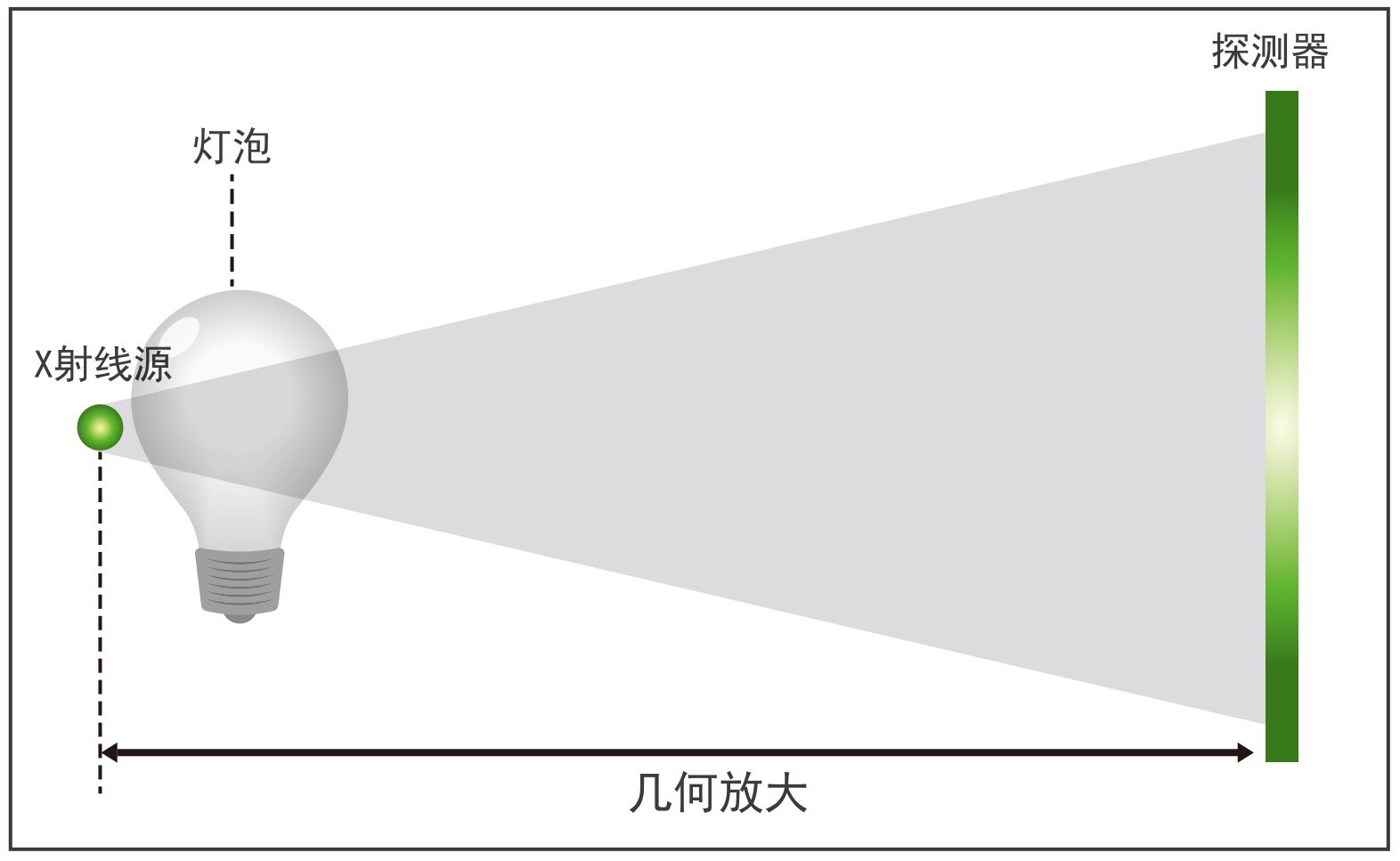

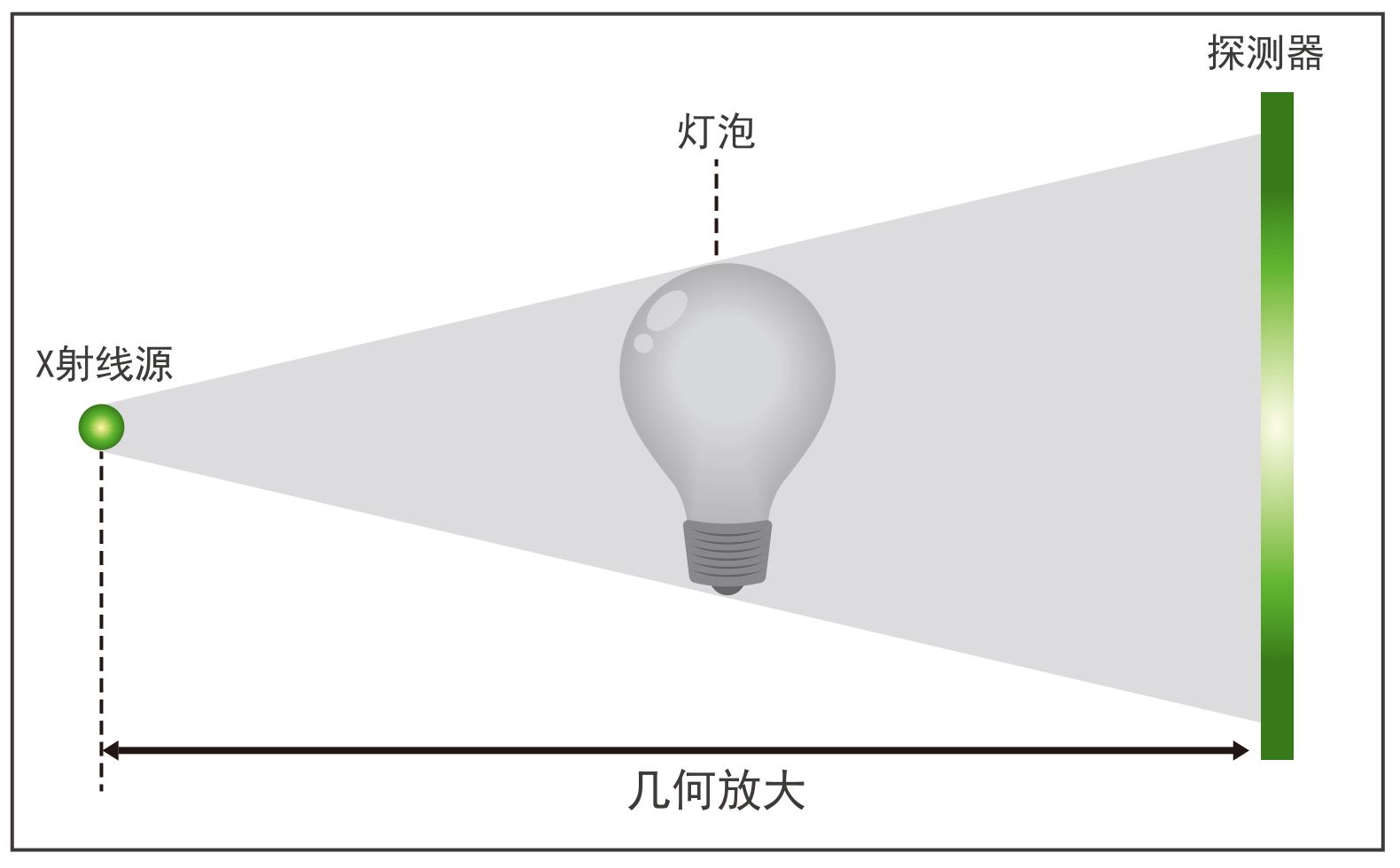

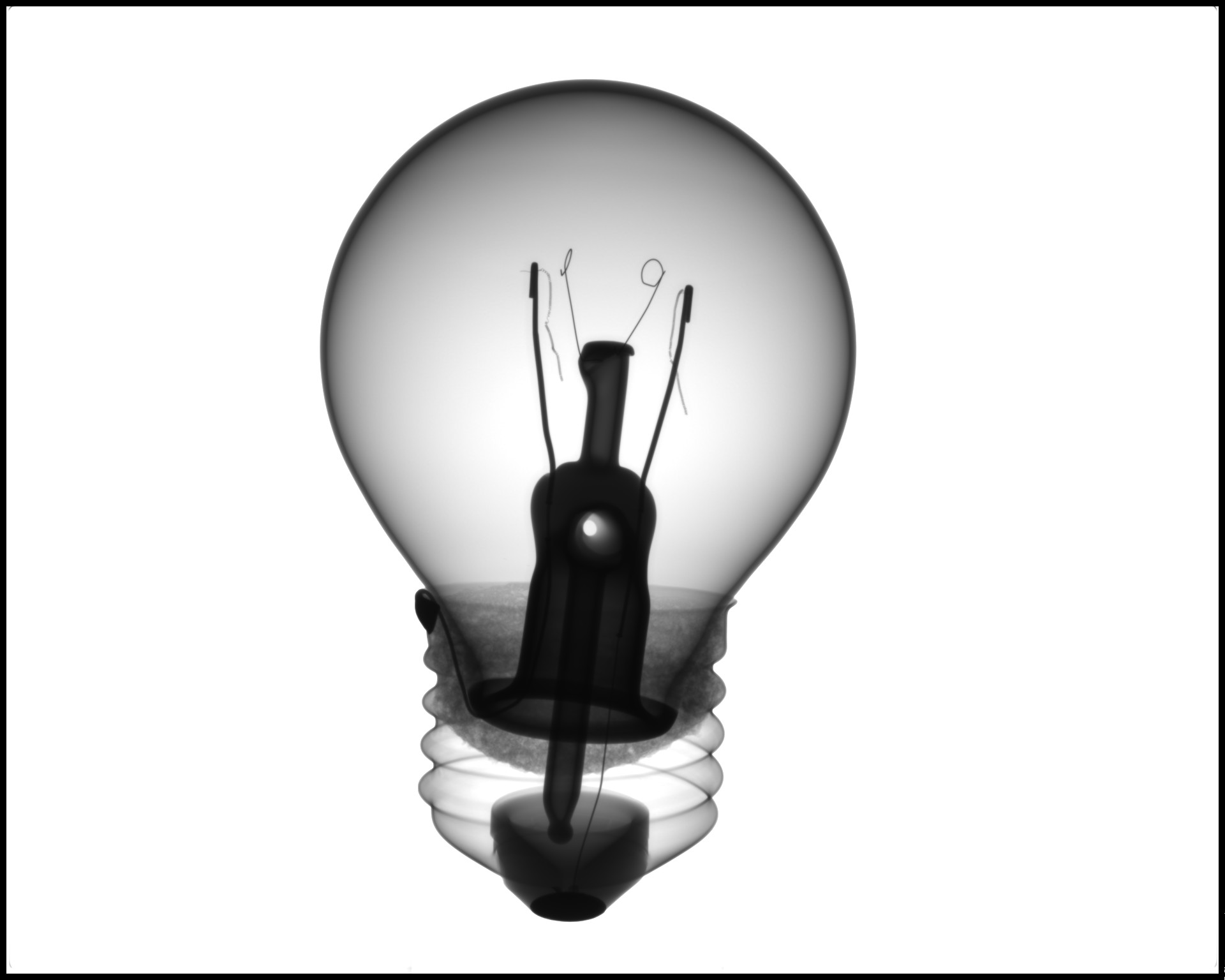

傳統的顯微CT使用平板探測器，在結構設計是通過幾何投影放大直接成像，主要依靠較小的光源焦斑和較大的幾何放大比實現高分辨。如下圖所示，是典型的幾何投影放大的原理圖。當燈泡樣品距離X射線源較遠時（如上圖），燈絲的成像分辨率較低；當將樣品靠近X射線源后（如下圖），燈絲的成像分辨率顯著提高，但由于燈泡外殼的存在，燈絲位置無法再繼續靠近X射線源，此時即為幾何投影放大的最高分辨率，可以看到，幾何投影放大在較大工作距離下無法得到高分辨率成像，也可理解為對大尺寸樣品無法進行高分辨成像（工作距離為X射線源到樣品旋轉中心的距離）。

幾何投影放大原理示意圖

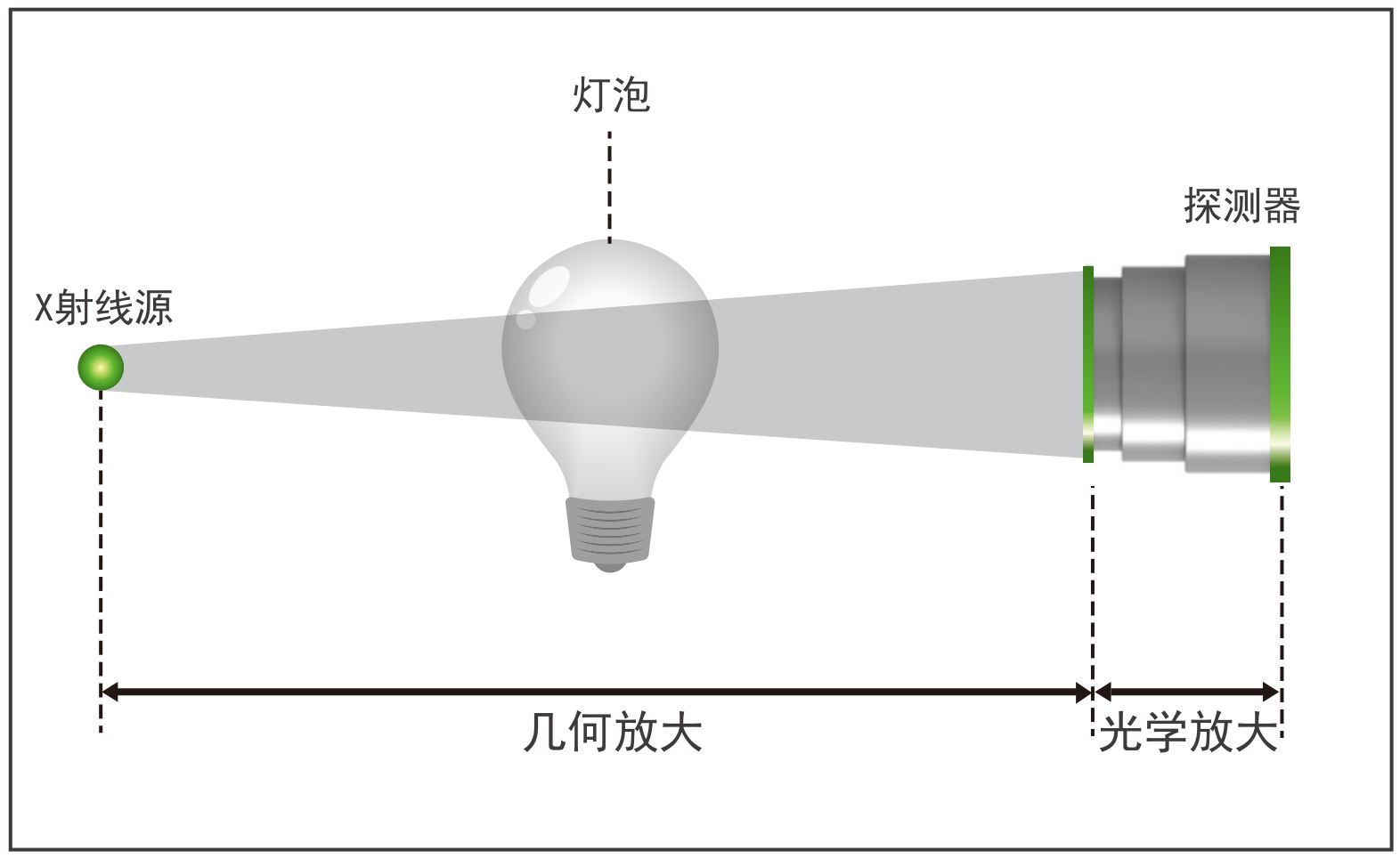

三英精密獨特的物鏡耦合技術，基于光學二級放大進行成像（如下圖所示），系統的放大倍數是幾何投影放大倍數與光學放大倍數的乘積，可以看到，即使燈泡樣品在距離X射線源較大距離下，依然可以獲得最高的分辨率。實現了大尺寸樣品和大工作距離下的高分辨率成像。

光學二級放大示意圖

下圖為物鏡耦合探測器的光路圖，穿透樣品的X射線被閃爍體轉變?yōu)榭臻g上連續的可見光，再通過常規的顯微成像光路系統將可見光進行放大，用CCD相機采集可見光信號。

物鏡耦合探測器光路圖

在實際的顯微CT設備中，通常將平板探測器和物鏡耦合探測器配合使用，發揮二者各自的優點，提升設備整體的技術性能。
