X射線的產生

        產生X射線有許多種方法，在實驗室最簡單的方法是：用加速后的電子撞擊金屬靶，在撞擊過程中，電子突然減速，其損失的動能會轉換為X射線與熱能，這種X射線稱之為韌致輻射（Bremsstrahlung radiation）或制動輻射。韌致輻射的X射線譜往往是連續譜，這是由于在作為靶子的原子核電磁場作用下，電子的速度是連續變化的。

       另外，如果加速電子的能量足夠高，金屬靶原子的內層電子會被轟出，內層電子形成空位，使原子處于能級較高的激發態，外層電子向空位躍遷，使原子能級降低，多余的能量便以X射線的形式輻射出來，這種X射線的波長只與原子處于不同能級時發生電子躍遷的能級差有關，而原子的能級是由原子結構決定的，因此，這些有特征波長的X射線將能夠反映出原子的結構特點，我們稱之為特征輻射X射線（Characteristic radiation）。

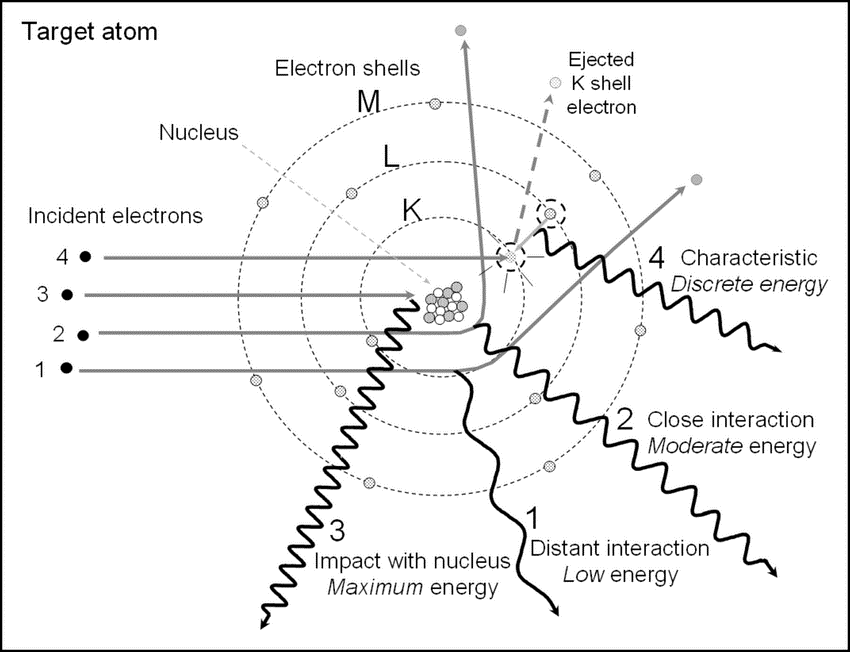

入射電子與靶原子相互作用產生X射線

韌致輻射（1,2,3）和特征輻射（4）

（摘自論文DOI:  10.13140/RG.2.2.16794.49600）

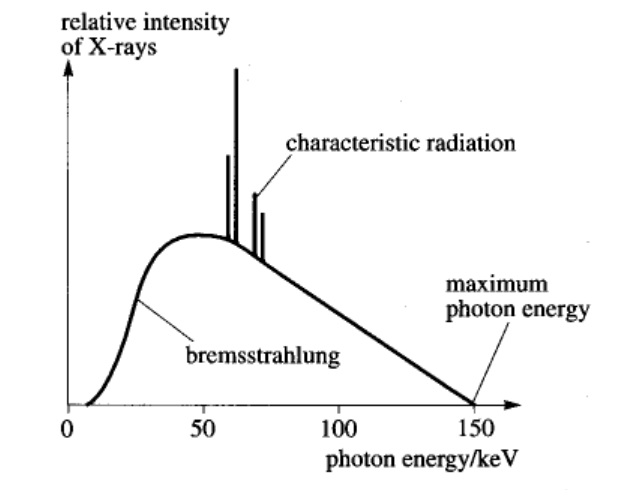

典型的X射線能量譜（入射電子的能量是150KeV）

（摘自http://physicsopenlab.org/2017/08/02/bremsstrahlung-radiation/）

X射線源

       實驗室常用的X射線源主要由高壓發生器和X射線管組成，X射線管是工作在高電壓下的真空二極管，包含有兩個電極：一個是用于發射電子的燈絲，作為陰極，另一個是用于接受電子轟擊的靶材，作為陽極。兩極均被密封在高真空的外殼內，高壓發生器在兩個電極之間施加高電壓。

       陰極燈絲由鎢制成，用來產生電子，改變燈絲電流的大小可以改變燈絲的溫度，改變產生電子的數量，從而調節管電流。高壓發生器產生足夠的電壓（KV等級），將電子加速撞擊到陽極。另外，陰極還需將電子流進行聚焦，使轟擊在陽極靶面上的電子流具有一定的大小和形狀。

       高能電子轟擊金屬靶面后通過韌致輻射和特征輻射產生X射線，對于進行成像的X射線源來說，對X射線管的要求是焦點小、強度大，形成較大的功率密度。X射線管的效率很低，只有不到1%的電子束能量轉化為X射線，99%以上的電子束功率成為陽極熱耗，而使焦斑過熱。避免陽極過熱的方法是對陽極及管子采取各種方式的冷卻，以降低焦斑處的溫度。

       從密封方式分類，X射線管分為開放式和封閉式兩種。開放式在使用過程中，需要對射線管抽真空并保持真空度，管內的陰極和陽極是可以更換的；封閉式射線管提前將真空抽到一定程度后密封，在使用過程中無需再次抽真空，當然管內的陰極和陽極也是無法更換的。

       從靶材的形狀和角度分類，X射線管分為反射式和透射式。反射式靶面與入射電子束形成一定傾斜角度，具有較大的散熱體積，可以承受較高電壓的加速電子；透射式靶是很薄的一層薄膜，靶面與入射電子束垂直，可以獲得更小的焦點尺寸和更大的輻射角度。

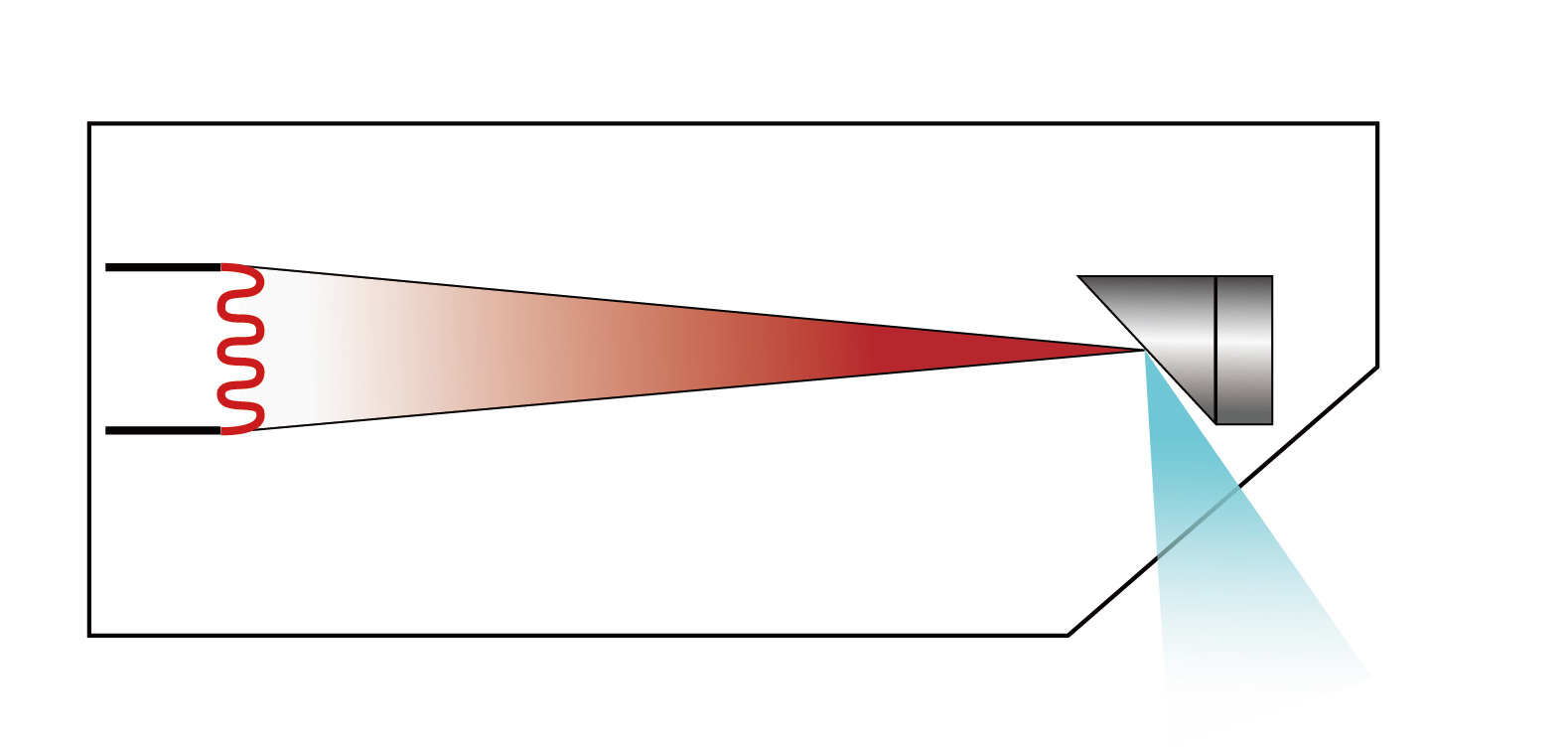

圖1. X光管反射靶示意圖

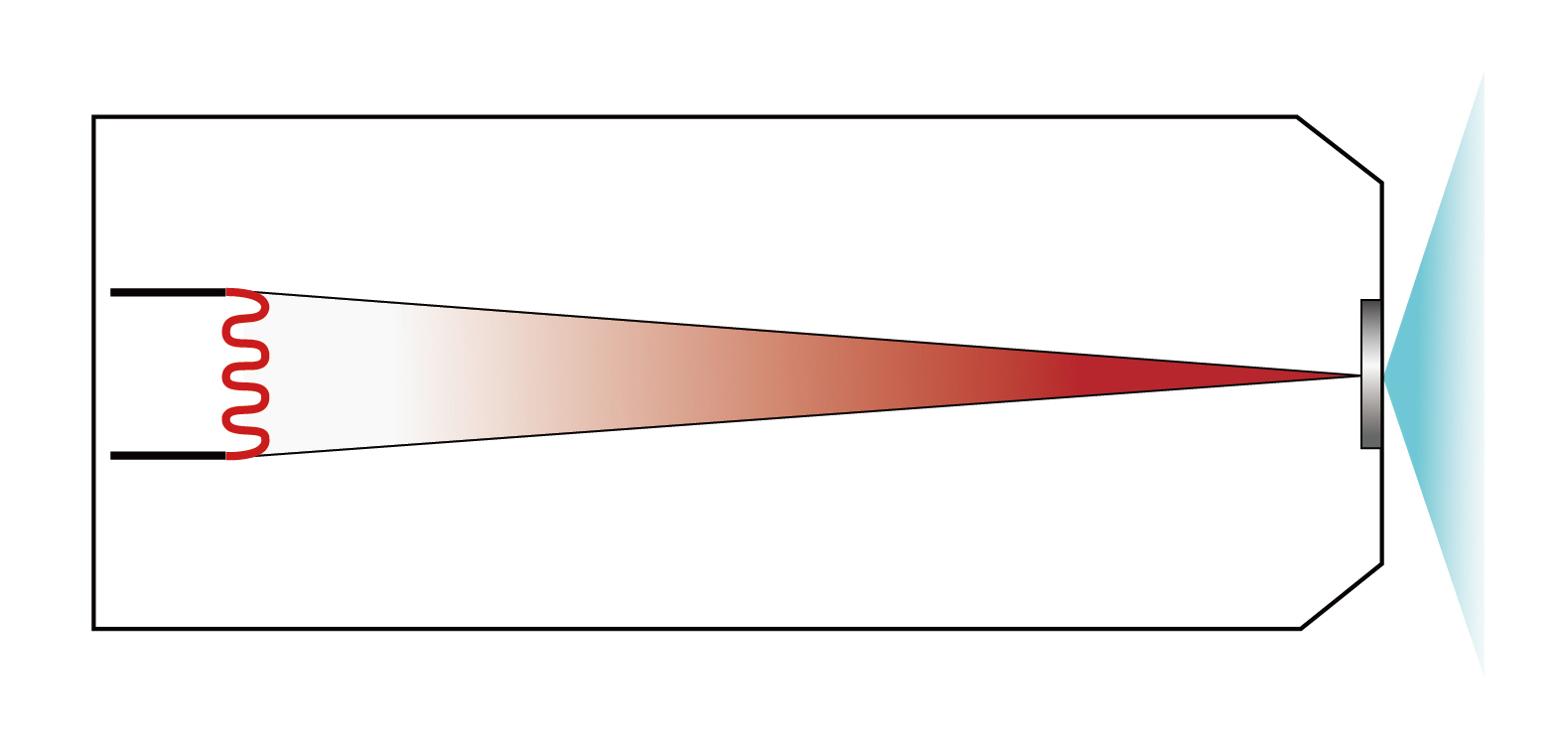

   圖2. X光管透射靶示意圖
